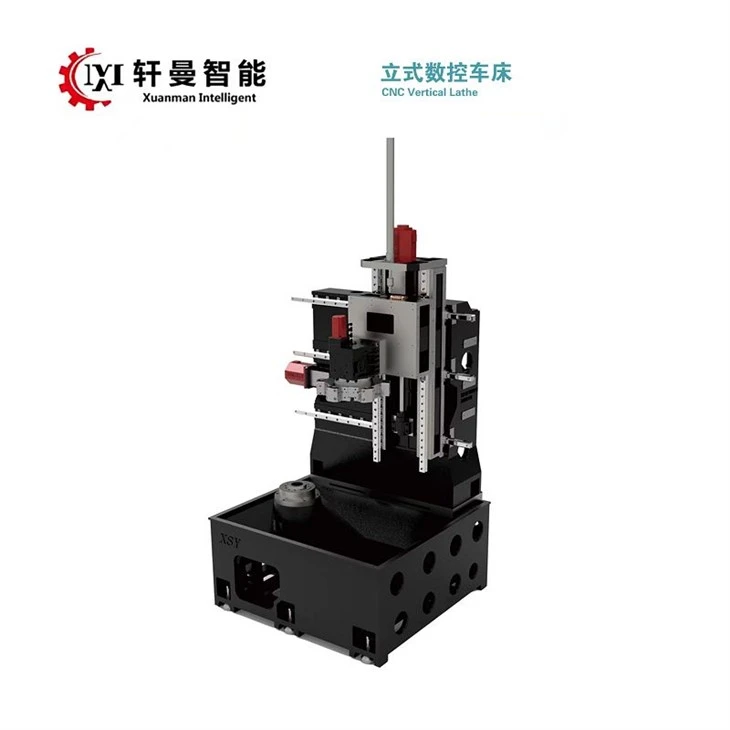

CNC vertikalios tekinimo staklės

Šis cnc vertikalios tekinimo staklės pasižymi dideliu tvirtumu, stabiliu veikimu ir puikiu apdirbimo tikslumu, idealiai tinka didelio skersmens disko, įvorės ir flanšo dalims apdoroti.

◆ Modeliai

Standartinė vertikalių CNC tekinimo staklių serija

Prekė/modelis	Vienetas	XM-500L	XM-700L	XM-1000L	XM-1250L	XM-1600	XM-2000
Apdorojimo diapazonas
Maks. sūpynės skersmuo virš lovos	mm	Ø600	Ø800	Ø1100	Ø1250	Ø1600	Ø2000
Maks. posūkio skersmuo	mm	Ø500	Ø700	Ø1000	Ø1050	Ø1400	Ø1800
Maks. posūkio aukštis	mm	500	700	700	750	1100	1200
Z-ašies judėjimas	mm	500	700	900	1200	1400	1600
X-ašies judėjimas	mm	300	400	550	650	800	1100
Verpstė
Veleno variklio galia	kW	15/22	30	30	37	45	55
Maks. veleno greitis	aps./min	2500	1250	20–340, 340–1500	20–340, 340–1500	20–120, 120–600	20–120, 120–350
Veleno vidinis kūgis	–	Metrika 100	Metrika 100	Metrika 100	Metrika 100	Metrika 100	Metrika 100
Verpstės nosis	–	A2-8	A2-11	A2-15	A2-15	A2-20	A2-20
Pašaras
X/Z greitosios eigos greitis	m/min	20/20	20/20	20/20	12/16	12/16	12/16
Vadovo tipas	–	45 ritininis linijinis kreiptuvas	45 ritininis linijinis kreiptuvas	55 rutulinis linijinis kreiptuvas	55 ritininis linijinis kreiptuvas	Stačiakampis kietas vadovas	Stačiakampis kietas vadovas
X/Z servo variklis	kW	5.5/5.5	5.5/5.5	7/7	7/7	9/9	9/9
Bokštelis
Įrankių stočių skaičius	Nr.	12	12	12	12	6 (vertikaliai)	6 (vertikaliai)
Standartinis OD įrankio dydis	mm	25×25	32×32	32×32	32×32	32×32	32×32
ID įrankio dydis	mm	32/40	40/50	40/60	40/60	40/60	40/60
Bokštelio pakartojimo padėties nustatymo tikslumas	mm	0.003	0.003	0.003	0.003	0.003	0.003
Įrankio keitimo ir suspaudimo laikas (gretimi įrankiai)	s	1.2	1.2	1.2	1.2	3	3
Suspaudimas
Hidraulinis cilindras ir griebtuvas	colio	12 colių (standartinis)	15 colių (standartinis)	24 colių (standartinis)	32 colių (standartinis)	40 colių (standartinis)	50 colių (standartinis)
Hidraulinė ir tepimo sistema
Hidraulinė sistema	–	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=50L/min	P=7.0MPa, Q=50L/min	P=7.0MPa, Q=60L/min	P=7.0MPa, Q=60L/min	P=7.0MPa, Q=60L/min
Tepimo sistema	–	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=500mL/min	P=0.8MPa, Q=500mL/min	P=0.8MPa, Q=500mL/min
Tikslumas
X/Z padėties nustatymo tikslumas	mm	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005
X/Z kartotinio padėties nustatymo tikslumas	mm	0.003	0.003	0.003	0.003/±0.004	0.003/±0.004	0.003/±0.004
Bendri matmenys
Mašinos ilgis	mm	2250	2300	4350	4450	5000	6460
Mašinos plotis	mm	2300	2800	2400	2800	3200	3200
Mašinos aukštis	mm	3400	3500	4450	5100	5100	6100
Grynasis svoris	kg	7200	9600	17200	21000	32000	47000

XMA serija (vertikali / apversta vertikali tekinimo staklės)

Kompaktiška CNC vertikalios tekinimo staklės XMA serijoje palaiko vertikalias ir apverstas konfigūracijas, todėl užtikrina didelį efektyvumą mažoms ir vidutinio tikslumo detalėms.

Prekė/modelis	Vienetas	XMA-300 vertikaliai	XMA-300 Apverstas	XMA-500 vertikaliai	XMA-500 Apverstas	Pastabos
Apdorojimo diapazonas
Maks. sūpynės skersmuo virš lovos	mm	Ø400	Ø400	Ø600	Ø600
Maks. posūkio skersmuo	mm	Ø380	Ø380	Ø480	Ø480
Maks. posūkio aukštis	mm	300	300	300	300
Z-ašies judėjimas	mm	420	600	420	600
X-ašies judėjimas	mm	700	400	900	600
Verpstė
Veleno variklio galia	kW	22	22	22	22
Maks. veleno greitis	aps./min	2500	2500	2500	2500
Veleno vidinis kūgis	–	Metrika 100	Metrika 100	Metrika 100	Metrika 100
Verpstės nosis	–	A2-6	A2-6	A2-6	A2-6
Pašaras
X/Z greitosios eigos greitis	m/min	20/20	20/20	20/20	20/20
Vadovo tipas	–	45 ritininis linijinis kreiptuvas	45 ritininis linijinis kreiptuvas	45 rutulinis linijinis kreiptuvas	45 rutulinis linijinis kreiptuvas
X/Z servo variklis	Nm	22/22	22/22	22/22	22/22
Bokštelis
Įrankių stočių skaičius	Nr.	8/12	8/12	8/12	8/12
Standartinis OD įrankio dydis	mm	25×25	25×25	25×25	25×25
ID įrankio dydis	mm	32	32	40	40
Bokštelio pakartojimo padėties nustatymo tikslumas	mm	0.003	0.003	0.003	0.003
Įrankio keitimo ir suspaudimo laikas (gretimi įrankiai)	s	1.2	1.2	1.2	1.2
Suspaudimas
Hidraulinis cilindras ir griebtuvas	colio	8 colių (standartinis)	8 colių (standartinis)	8 colių (standartinis)	8 colių (standartinis)
Hidraulinė ir tepimo sistema
Hidraulinė sistema	–	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=40L/min	P=7.0MPa, Q=40L/min
Tepimo sistema	–	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min	P=0.8MPa, Q=400mL/min
Tikslumas
X/Z padėties nustatymo tikslumas	mm	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005
X/Z kartotinio padėties nustatymo tikslumas	mm	0.003	0.003	0.003	0.003/±0.004
Bendri matmenys
Mašinos ilgis	mm	3200	3200	3600	3600
Mašinos plotis	mm	1500	1500	1700	1700
Mašinos aukštis	mm	2600	2600	2900	2900
Grynasis svoris	kg	10000	10000	12000	12000

◆ Įmonės aptarnavimas

Išankstinio-pardavimo paslauga

Gaminame stakles ir teikiame pilnus pjovimo technologijų sprendimus, įskaitant įrangos parinkimą, procesų planavimą, įrankių projektavimą ir automatinio apdirbimo linijų išdėstymą.

Aptarnavimas po-pardavimo

Laikydamiesi kliento-pirmojo principo, visą parą teikiame trikčių šalinimo ir -palaikymą po pardavimo. Kilus problemoms, kurių nepavyks išspręsti telefonu, paslaugos atvykimo laiką patvirtinsime per 24 valandas.
